Çıkış parametreleri
MCP-H10-A Serisi
| karakteristik | Sembol | Min.. | Tip | Maksimum | Birim |
| Min.. pressure output（0℃ to 85℃）@ VS = 5.0V | V kapalı | 0.44 | 0.5 | 0.56 | VDC |
| Maksimum pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Tam ölçekli çıkış（0°C ila 85°C）@VS = 5,0V | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H10-B Serisi
| karakteristik | Sembol | Min.. | Tip | Maksimum | Birim |
| Min.. pressure output（0℃ to 85℃）@ VS =3.3V | V kapalı | 0.055 | 0.1 | 0.145 | VDC |
| Maksimum pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Tam ölçekli çıkış（0°C ila 85°C）@VS = 3,3V | V FSS | 2.91 | 3 | 3.09 | VDC |
Fonksiyon Açıklaması
Genel Bakış
MCP-H10 serisi basınç sensörü, basınç algılama elemanı olarak çevresel basınca orantılı bir ham sinyal veren bir MEMS piezo dirençli basınç çipi kullanır. Dahili 24 bit ADC'ye sahip bir koşullandırma çipi, hassas elemanı çalıştırır, orijinal sinyalini güçlendirir, sıcaklığı ve doğrusallığı telafi eder ve uygulanan basınçla doğrusal olarak ilişkili bir analog voltaj çıkış sinyali verir.
Aktarım işlevi
 |  |

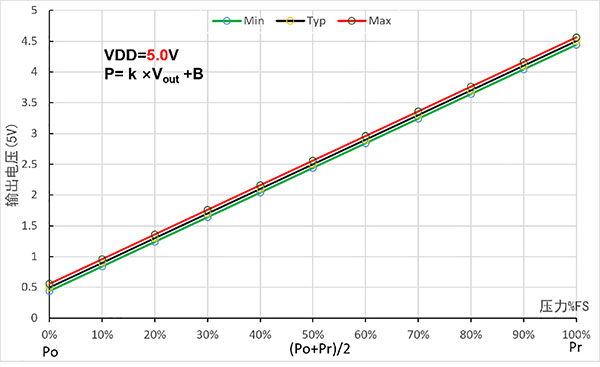

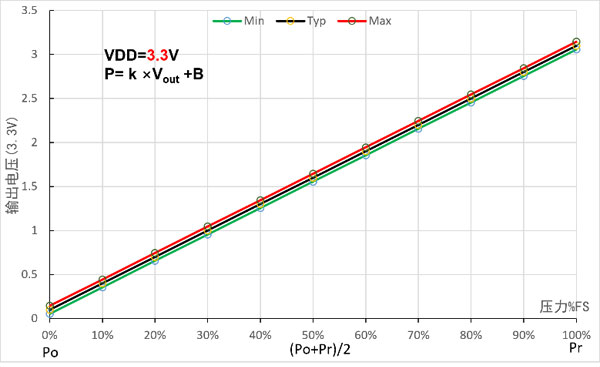

Şekil 3.1 Analog Çıkış Aktarım İşlevi
P= k ×Vçıkış B
Not: Vout analog çıkış voltajıdır (birim: V); P basınç değeridir (kPa cinsinden); k. B, aşağıdaki tabloda gösterildiği gibi doğrusal katsayıyı ve sapmayı temsil eder.
Tablo 3.1 Analog Çıkış Transfer Fonksiyonu Parametreleri
| Ürün modeli（5.0V） | Aralık (kPa) | Çıkış voltajı (V) | Katsayılar ve ofsetler | |||
| Po | PR | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1.25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137.5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62.5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237.5 |
| PRoduct model（3.3V） | Aralık (kPa) | Çıkış voltajı (V) | Katsayılar ve ofsetler | |||
| Po | PR | OL | Ah | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
