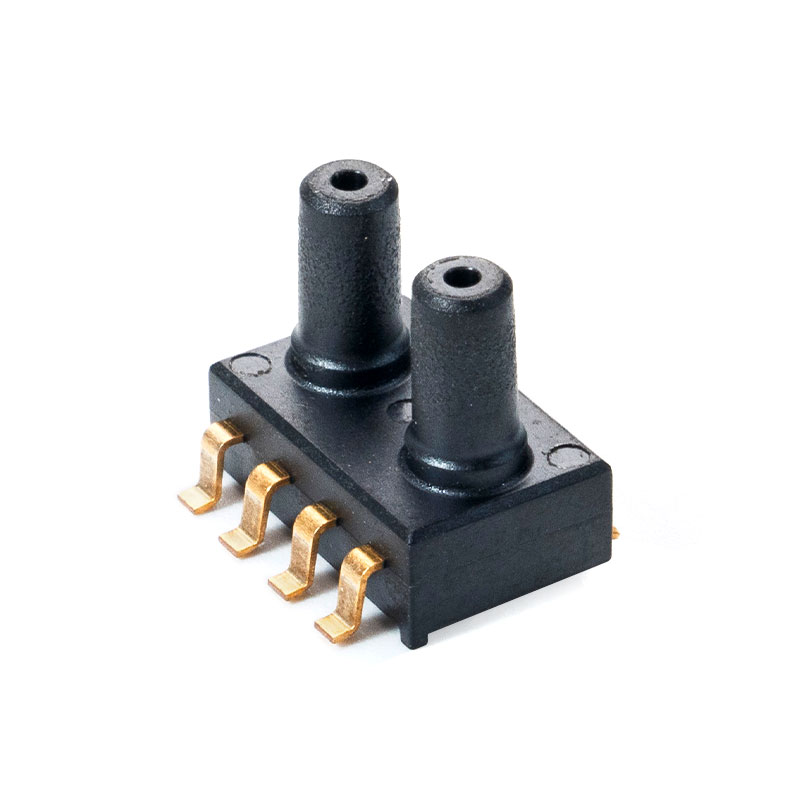

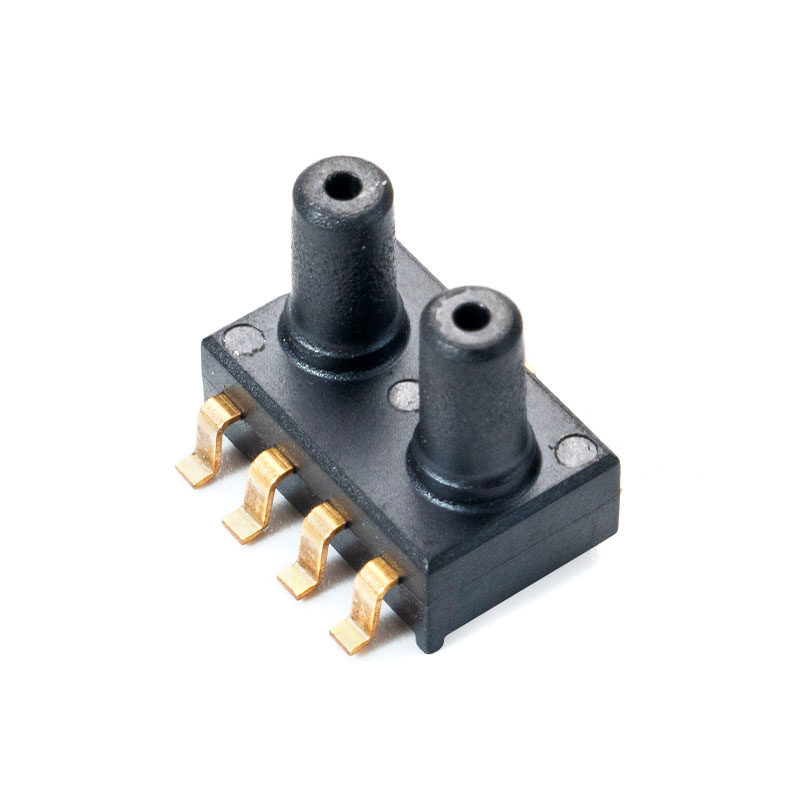

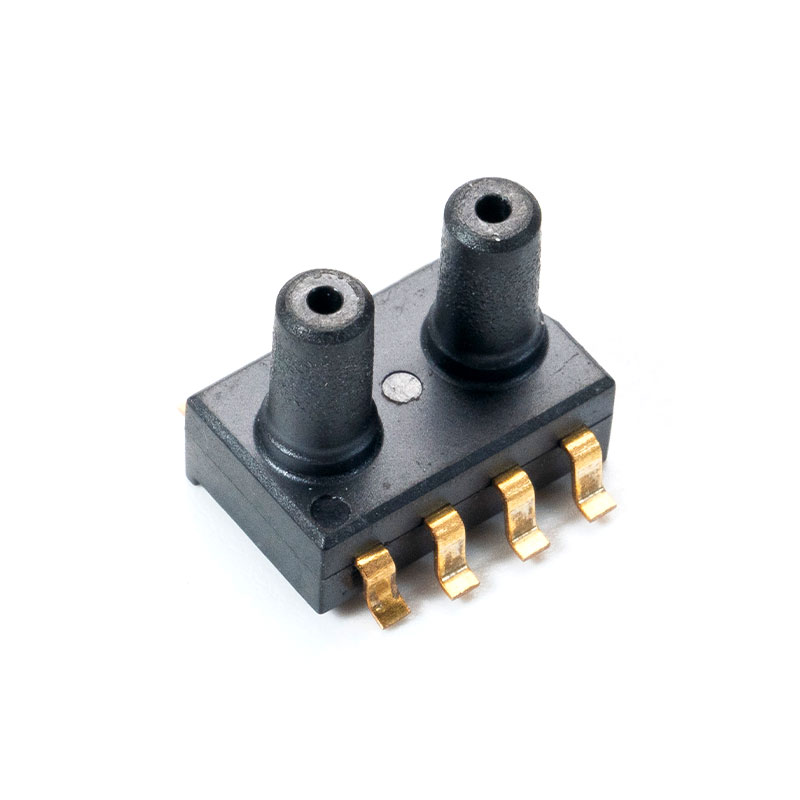

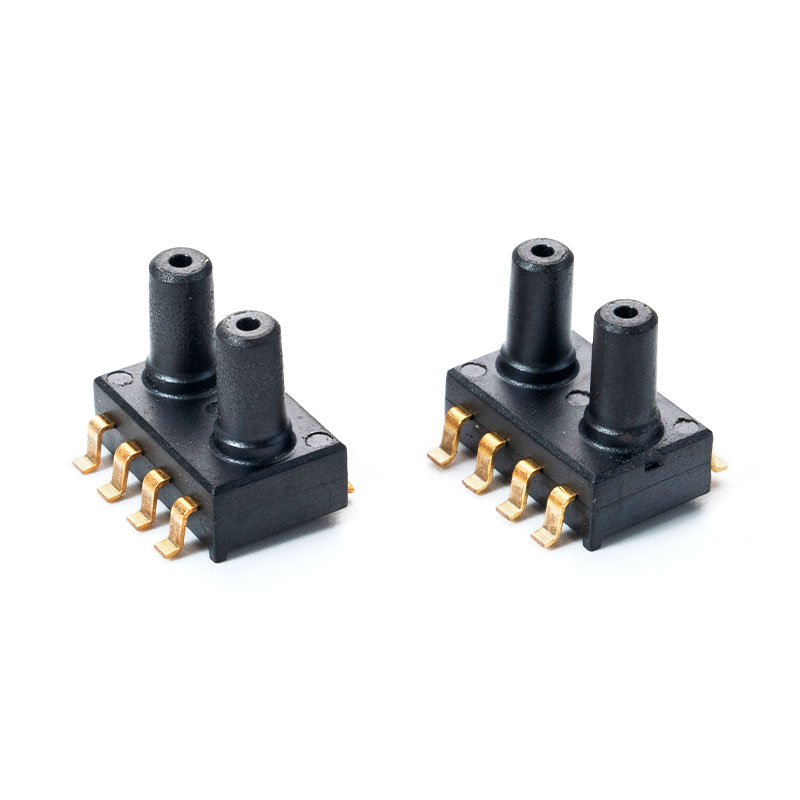

Basınç ve Sıcaklık Özellikleri
Tablo1: Aksi belirtilmediği sürece VDD = 5,0V, T = 25°C'de Basınç Çıkışı Özellikleri
| Parametre | Sembol | Koşullar | Min.. | Tip. | Maksimum | Birim |
| Basınç Ölçüm Aralığı 1 | PFS | -100 | 200 | Kpa | ||
| Basınç Çözünürlüğü | Basınç | 0.05 | %FS | |||
| Basınç Accuracy 2 | 25°C'de | -0,1 | 0.1 | %FS | ||
| Toplam Hata Bandı 3 | TEB | 25°C'den 60°C'ye | -0,3 | 0.3 | %FS | |
| -40°C'den 85°C'ye | -1 | 1 | %FS | |||
| Uzun Vadeli Kayma | 1 yıl aradan sonra | ±0,15 | %FS | |||
| Yeniden akış lehimleme etkisi | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Yüksek basınç tarafı işaretli taraftadır.
2. 25°C'deki basınç aralığında ölçülen, çıktıya takılan en uygun düz çizgiden (BFSL) maksimum sapma. Basıncın doğrusal olmaması, gecikmesi ve tekrarlanmamasından kaynaklanan tüm hataları içerir.
3. Toplam basınç hata bandı, tüm doğruluk hatalarını, telafi edilmiş sıcaklık aralığı ve aralık ve ofset kalibrasyon toleransları üzerindeki termal hataları içerir. Giriş basıncı ve sıcaklığına göre ideal sensör çıkışı için TEB değerleri yalnızca kalibre edilmiş besleme geriliminde geçerlidir.
Tablo2: Aksi belirtilmedikçe Sıcaklık Çıkış Özellikleri @ VDD = 5,0V, T = 25°C
| Parametre | Sembol | Koşullar | Min.. | Tip.。 | Maksimum | Birim |
| Çalışma Sıcaklığı | T OP | -20 | 85 | °C | ||
| Sıcaklık Mutlak Doğruluğu | -10°C ila 50°C | ±1,0 | °C | |||
| Maksimum Error with Power | 1,8V'tan 5,5V'a kadar güç kaynağı | ±0,1 | °C | |||
| Çıkış Verilerinin Sıcaklık Çözünürlüğü | 0.01 | °C |
Elektriksel Özellikler
Tablo3: Aksi belirtilmedikçe DÇ Özellikleri @VDD=5,0 V, T=25°C
| Parametre | Sembol | Koşullar | Min. | Tip. | Maksimum | Birim |
| Ortalama Çalışma Akımı | ben DDAVP | Saniyede Bir Dönüşüm | 4.5 | 6.4 | μA | |
| Tepe Akımı | ben ZİRVE | Basınç dönüşümü | 1.5 | mA | ||
| Sıcaklık dönüşümü | 0.95 | mA | ||||
| Bekleme Besleme Akımı | ben DDSTB | 25°C'de | 0.2 | μA | ||
| Seri Veri Saat Frekansı | f SCLK | ben 2 C protokolü, 4,7k'lik çekme direnci | 100 | 400 | kHz | |
| Dijital Giriş Yüksek Gerilim | VIH | 0.8 | V | |||
| Dijital Giriş Alçak Gerilim | VIL | 0.2 | V | |||
| Dijital Çıkış Yüksek Gerilim | V Ah | benO = 0.5 mA | 0.9 | V | ||
| Dijital Çıkış Alçak Gerilim | V OL | benO = 0.5 mA | 0.1 | V | ||
| bennput Capacitance | C benN | 10 | pF | |||
| ben2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Mutlak Maksimum Derecelendirme
Tablo 4: Mutlak Maksimum Derecelendirme
| Parametre | Sembol | Koşullar | Min. | Maksimum | Birim |
| Aşırı basınç | P MAKS | 3X | |||
| Besleme Gerilimi | V GG | -0,3 | 6.5 | V | |
| Arayüz Gerilimi | V EĞER | -0,3 | VDD 0.3 | V | |
| Depolama Sıcaklık Aralığı | T STG | -40 | 150 | °C | |
| Maksimumimum Soldering Temperature | T MS | Maksimum 10 saniye | 250 | °C | |
| ESD Derecelendirmesi | İnsan vücudu modeli | -2 | 2 | kV |
Uzun süre maksimum derecelendirme koşullarına maruz kalmak cihazın güvenilirliğini etkileyebilir.
