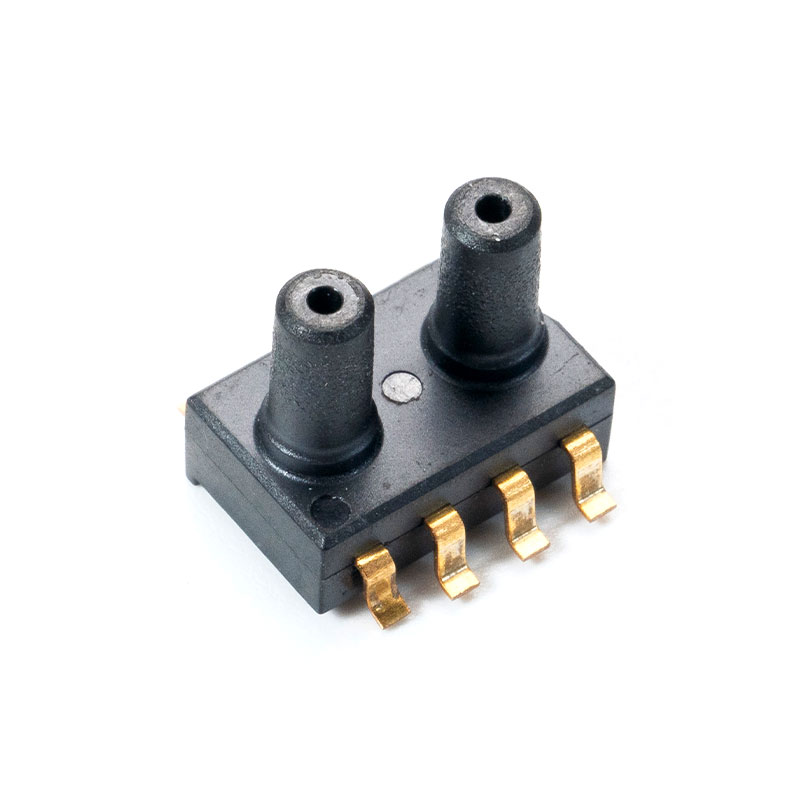

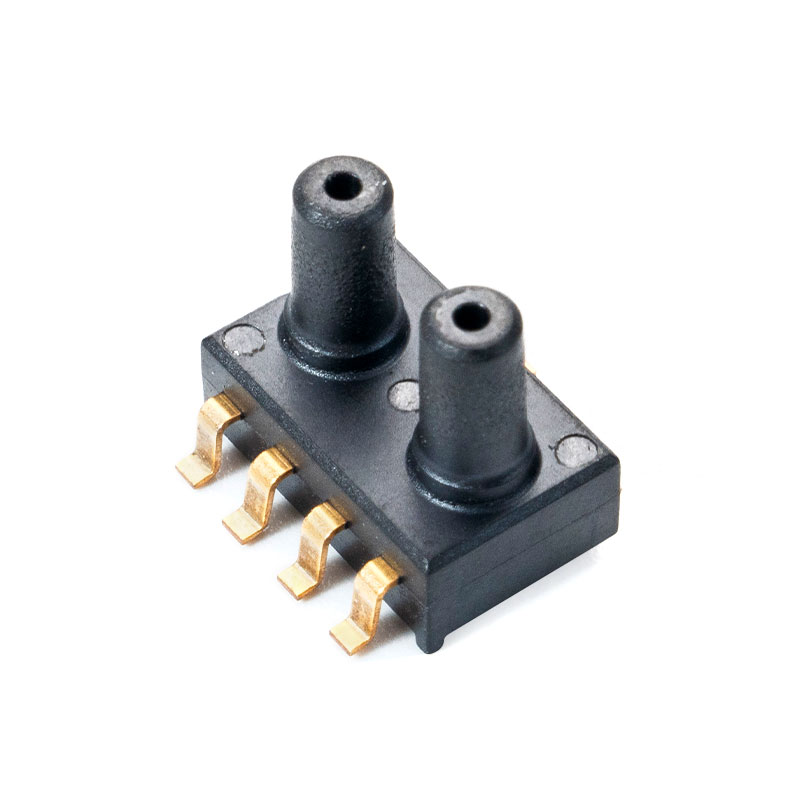

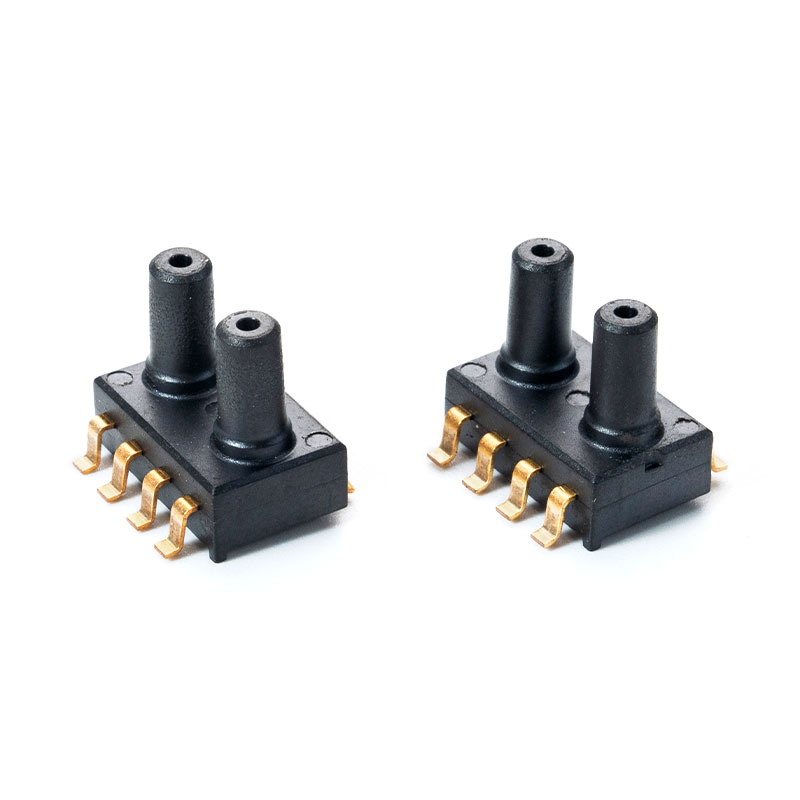

Pim Yapılandırması(MCP-H20)
| Açıklamalar |  | HAYIR. | Sembol | Tanım |
| P1 P2 | 1 | N/K | Harici devreye veya toprağa bağlamayın | |
| 2 | VDD | Güç Kaynağı | ||
| 3 | ÇIKIŞ | Çıkış voltajı | ||
| 4 | N/K | Harici devreye veya toprağa bağlamayın | ||
| 5 | N/K | Harici devreye veya toprağa bağlamayın | ||
| 6 | N/K | Harici devreye veya toprağa bağlamayın | ||
| 7 | N/K | Harici devreye veya toprağa bağlamayın | ||
| 8 | GND | Zemin |
Teknik özellikler(MCP-H20)
Elektriksel parametreler
| karakteristik | Sembol | Min... | Tip | Maksimum | Birim |
| Vs=5,0V (MCP-H20-A serisi) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (MCP-H20-B serisi) | V S | 3 | 3.3 | 3.6 | VDC |
| Çalışma akımı | ben o | — | 3 | mADC | |
| Doğruluk (0°C ila 85°C) | — | — | — | 1.5 | %V FSS |
| ADC çözünürlüğü | RES ADC | — | 24 | — | biraz |
| DAC çözünürlüğü | RES DAC | — | 12 | — | biraz |
| Tepki süresi | t R | — | 2.5 | — | Bayan |
| Isınma süresi | — | — | 100 | — | Bayan |
| ESD Koruması | — | — | 2 | — | kV |
Çıkış parametreleri
MCP-H20-A serisi (Güç Kaynağı Gerilimi: 5,0V)
| karakteristik | Sembol | Min... | Tip | Maksimum | Birim |
| Min... pressure offset (0℃ to 85℃) | V kapalı | 0.44 | 0.5 | 0.56 | VDC |
| Tam ölçekli çıkış (0°C ila 85°C) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Tam ölçekli aralık (0°C ila 85°C) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B serisi (Güç Kaynağı Gerilimi: 3,3V)
| karakteristik | Sembol | Min... | Tip | Maksimum | Birim |
| Min... pressure offset (0℃ to 85℃) | V kapalı | 0.055 | 0.1 | 0.145 | VDC |
| Tam ölçekli çıkış (0°C ila 85°C) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Tam ölçekli aralık (0°C ila 85°C) | V FSS | 2.91 | 3 | 3.09 | VDC |
Basınç ve Sıcaklık Özellikleri(MCP-H21)
Tablo1: Aksi belirtilmedikçe VDD = 5,0V, T = 25°C'de Basınç Çıkışı Özellikleri
| Parametre | Sembol | Koşullar | Min.. | Tip. | Maksimum | Birim |
| Basınç Ölçüm Aralığı1 | PFS | -100 | 200 | Kpa | ||
| Basınç Çözünürlüğü | Basınç | 0.05 | %FS | |||
| Basınç Accuracy2 | 25°C'de | -0,1 | 0.1 | %FS | ||
| Toplam Hata Band3 | TEB | 25°C'den 60°C'ye | -0,3 | 0.3 | %FS | |
| -40°C'den 85°C'ye | -1 | 1 | %FS | |||
| Uzun Vadeli Kayma | 1 yıl aradan sonra | ±0,15 | %FS | |||
| Yeniden akış lehimleme etkisi | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Yüksek basınç tarafı işaretli taraftadır.
2. 25°C basınç aralığında ölçülen çıkışa takılan en uygun düz çizgiden (BFSL) maksimum sapma. Basıncın doğrusal olmayışı, gecikmesi ve tekrarlanmamasından kaynaklanan tüm hataları içerir.
3.Toplam basınç hata bandı, tüm doğruluk hatalarını, telafi edilmiş sıcaklık aralığı üzerindeki termal hataları ve aralık ve ofset kalibrasyon toleranslarını içerir. Giriş basıncı ve sıcaklığına göre ideal sensör çıkışı için TEB değerleri yalnızca kalibre edilmiş besleme geriliminde geçerlidir.
Tablo2: Aksi belirtilmedikçe Sıcaklık Çıkış Özellikleri @ VDD = 5,0V, T = 25°C
| Parametre | Sembol | Koşullar | Min.. | Tip.。 | Maksimum | Birim |
| Çalışma Sıcaklığı | T OP | -20 | 85 | °C | ||
| Sıcaklık Mutlak Doğruluğu | -10°C ila 50°C | ±1,0 | °C | |||
| Maksimum Error with Power | 1,8V'tan 5,5V'a kadar güç kaynağı | ±0,1 | °C | |||
| Çıkış Verilerinin Sıcaklık Çözünürlüğü | 0.01 | °C |
Elektriksel Özellikler(MÇP-H21)
Tablo3: Aksi belirtilmedikçe DC Özellikleri @VDD=5,0 V, T=25°C
| Parametre | Sembol | Koşullar | Min. | Tip. | Maksimum | Birim |
| Ortalama Çalışma Akımı | ben DDAVP | Saniyede Bir Dönüşüm | 4.5 | 6.4 | μA | |
| Tepe Akımı | ben ZİRVE | Basınç dönüşümü | 1.5 | mA | ||
| Sıcaklık dönüşümü | 0.95 | mA | ||||
| Bekleme Besleme Akımı | ben DDSTB | 25°C'de | 0.2 | μA | ||
| Seri Veri Saat Frekansı | f SCLK | ben 2 C protokolü, 4,7k'lik çekme direnci | 100 | 400 | kHz | |
| Dijital Giriş Yüksek Gerilim | VIH | 0.8 | V | |||
| Dijital Giriş Alçak Gerilim | VIL | 0.2 | V | |||
| Dijital Çıkış Yüksek Gerilim | V Ah | benO = 0.5 mA | 0.9 | V | ||
| Dijital Çıkış Alçak Gerilim | V OL | benO = 0.5 mA | 0.1 | V | ||
| bennput Capacitance | C benN | 10 | pF | |||
| ben2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Mutlak Maksimum Derecelendirme(MCP-H21)
Tablo 4: Mutlak Maksimum Derecelendirme
| Parametre | Sembol | Koşullar | Min. | Maksimum | Birim |
| Aşırı basınç | P MAX | 3X | |||
| Besleme Gerilimi | V GG | -0,3 | 6.5 | V | |
| Arayüz Gerilimi | V EĞER | -0,3 | VDD 0.3 | V | |
| Depolama Sıcaklık Aralığı | T STG | -40 | 150 | °C | |
| Maksimumimum Soldering Temperature | T MS | Maksimum 10 saniye | 250 | °C | |
| ESD Derecelendirmesi | İnsan vücudu modeli | -2 | 2 | kV |
Uzun süre maksimum derecelendirme koşullarına maruz kalmak cihazın güvenilirliğini etkileyebilir.
