Wholesale MCP-J20 Mutlak basınç sensörü
Ana sayfa / Ürün / Basınç Tipi / Mutlak basınç sensörü / MCP-J20 Mutlak basınç sensörü
KATEGORİLER
MCP-J20 Mutlak basınç sensörü
  • MCP-J20 Mutlak basınç sensörü
  • MCP-J20 Mutlak basınç sensörü
  • MCP-J20 Mutlak basınç sensörü

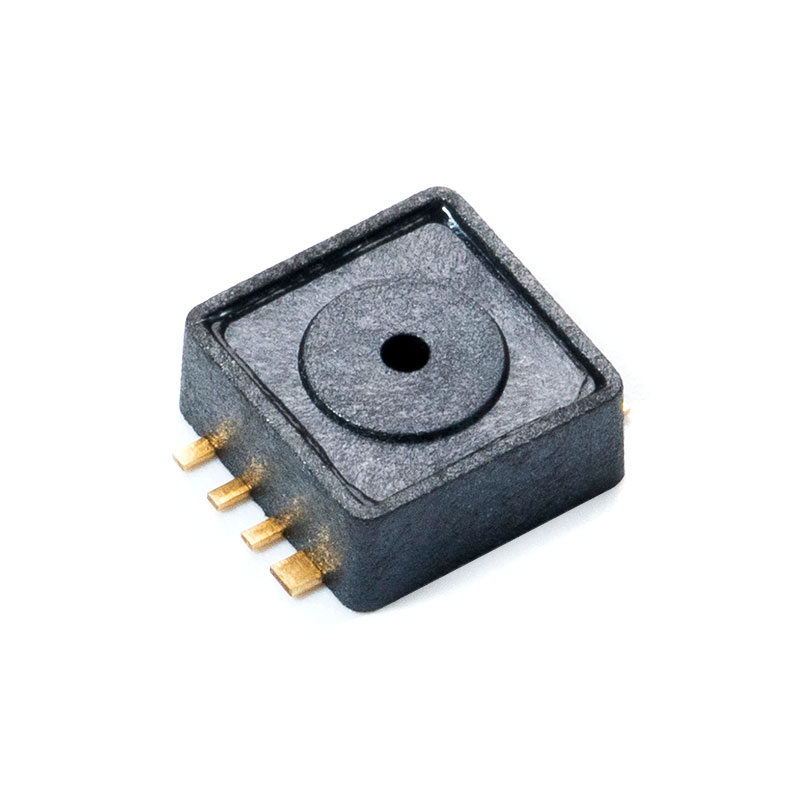

MCP-J20 Mutlak basınç sensörü

Açıklama
Sensör pazarı kalibre edilmiş mutlak basınç sensörü ürünlerini piyasaya sürdü. MCP-J20 serisi, otomobil ve motosikletlerin emme manifoldunda basınç iletimi için tasarlanmıştır.
Bu ürün, MEMS çekirdek çıkışını kalibre etmek ve telafi etmek için otomotiv sınıfı sinyal koşullandırma çiplerini kullanır ve 10kPa'dan 1000kPa'ya kadar olan basınç sinyallerini özelleştirilebilir çıkış aralığına (0~5V) sahip analog çıkış sinyallerine dönüştürebilir. Ürünün mükemmel güvenilirliğini sağlarken, iki çip entegre edilip paketleniyor, böylece ambalaj boyutu büyük ölçüde azaltılıyor. Aynı zamanda koşullandırılmış ürün, sıcaklık aralığı ve doğruluk aralığı dahilinde standart çıktı sağlayarak müşterilerin sensörü kalibre etme ihtiyacını ortadan kaldırabilir.

karakteristik

0°C'den 85°C'ye kadar maksimum hata %2,5'tir
Mikroişlemciler veya mikrodenetleyici tabanlı sistemler için çok uygundur
Ultra küçük yüzeye monte ambalaj
Sıcaklık aralığı: -40°C ila 125°C
Aralık J20 (A) 10kPa~1000kPa opsiyonel J20(B)10kPa~400kPa
Oransal/Mutlak Analog Gerilim Çıkışı

Tipik uygulamalar

Otomotiv uygulamaları (manifold basıncı ölçümü)
Endüstriyel kontrol
Motosiklet basınç uygulaması
Hibrit ve yeni enerji vakum destekli sensörler
CNG gaz basıncı algılama
Basınç göstergesi

Bize Ulaşın
ÖNV：MCP-J20A, J20B, J20C Mutlak basınç sensörü
SONRAKİ：MCP-J10, J11, J12 Mutlak basınç sensörü

Genel Bakış

MCP-J20 serisi basınç sensörü, basınca duyarlı bir eleman olarak ortam basıncıyla orantılı bir ham sinyal veren MEMS piezo dirençli bir çekirdek kullanır. Dahili 16 bit ADC'ye sahip koşullandırma çipi, hassas bileşeni çalıştırır ve uygulanan basınçla doğrusal olarak ilişkili bir analog voltaj çıkış sinyali çıkarmak için orijinal sinyali güçlendirir, sıcaklığı telafi eder ve doğrusallaştırır.



birktarım işlevi

ÇIKIŞ=A×P B
dikkat:
OUT, volt cinsinden ölçülen analog çıkış voltajıdır;
P, kPa cinsinden basınç değeri, mutlak basınçtır;
A ve B için aşağıdaki tabloya bakın.

Şekil 3.1 Simüle Edilmiş Çıkış Transfer Fonksiyonu

Ürün Modeli Aralık (kPa) Çıkış Gerilim Aralığı (V) Kazanç ve Ofset
Po PR OL Ah A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
