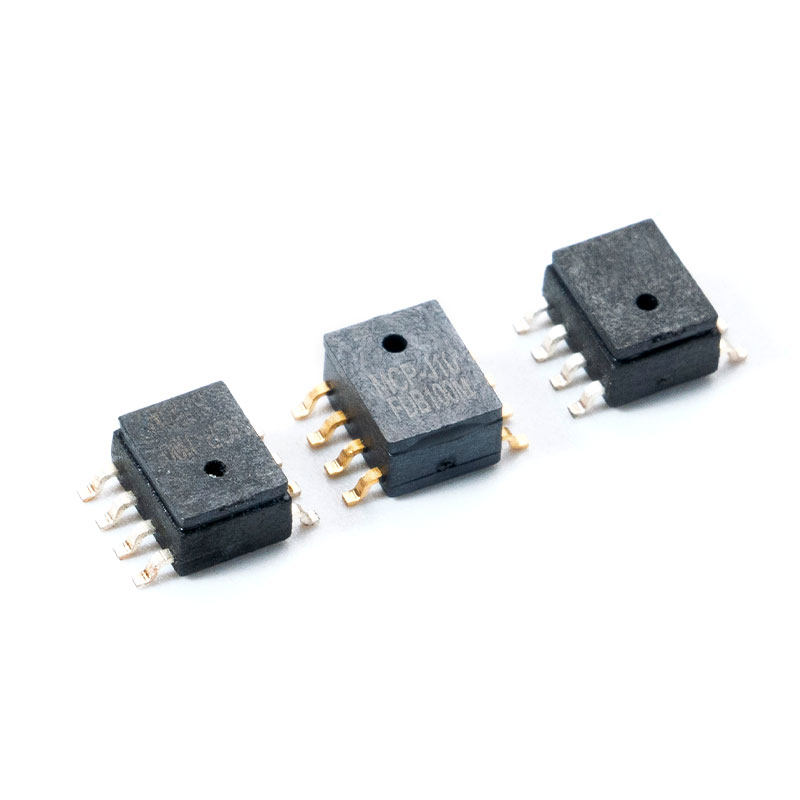

Mutlak Basınç Sensörü Nedir?

bir mutlak basınç sensörü atmosferik veya başka herhangi bir referans basıncına göre değil, mükemmel bir vakuma (0 Pa) göre basıncı ölçen bir dönüştürücüdür. Bu, onu temel olarak gösterge veya diferansiyel sensörlerden farklı kılar ve atmosferik dalgalanmaların kabul edilemez ölçüm hatalarına yol açabileceği uygulamalar için benzersiz bir şekilde uygundur. Havacılık altimetresinden endüstriyel HVAC sistemlerine kadar, mutlak basınç sensörleri hassas ölçüm mühendisliğinin temel taşıdır.

Bu kılavuz, işletme ilkeleri ve karşılaştırma verilerinden uygulamaya özel seçim kriterleri ve düşük maliyetli uygulama seçeneklerine kadar mühendislerin, satın alma uzmanlarının ve sistem entegratörlerinin bilmesi gereken her şeyi kapsar.

1. Mutlak Basınç Sensörü Nasıl Çalışır?

1.1 Temel Çalışma Prensibi

bir mutlak basınç sensörü mükemmele yakın vakuma (tipik olarak <10⁻³ Pa) boşaltılmış kapalı bir referans odası içerir. Genellikle silikondan, paslanmaz çelikten veya seramikten yapılan algılama diyaframı, bir tarafa uygulanan proses basıncına yanıt olarak sapar. Bu mekanik sapma, çeşitli iletim yöntemlerinden biri kullanılarak elektrik sinyaline dönüştürülür:

• Piezodirençli : Diyaframın üzerindeki gerinim ölçerler sapmayla orantılı olarak direnci değiştirir. Yüksek hassasiyet ve düşük maliyet nedeniyle MEMS tabanlı sensörlerde en yaygın olanıdır.
• Kapasitif : Sapma, diyafram ile sabit elektrot arasındaki kapasitansı değiştirir. Mükemmel uzun vadeli stabilite ve düşük sıcaklık kayması sunar.
• Piezoelektrik : Dinamik basınç altında yük oluşturur. Statik basınç için değil, hızlı geçici ölçümler için en uygunudur.
• rezonans : Basınç, titreşen bir elemanın rezonans frekansını değiştirir. Yüksek doğruluk, ancak daha yüksek maliyet.

Çıkış daha sonra sıcaklık telafisi, sıfır ofset düzeltmesi ve sinyal amplifikasyonu sağlayan yerleşik ASIC devreleri aracılığıyla koşullandırılır ve kalibre edilmiş bir analog (0–5 V, 4–20 mA) veya dijital (I²C, SPI) çıkış üretilir.

1.2 Mutlak, Gösterge ve Diferansiyel — Temel Farklılıklar

Sensör türleri arasındaki ayrımı anlamak, doğru sistem tasarımı için kritik öneme sahiptir. Gösterge sensörleri basıncı ortam atmosferine göre ölçerken diferansiyel sensörler iki proses basıncını karşılaştırırken, mutlak basınç sensörü vs gauge pressure sensor karşılaştırma, değişken yükseklik veya değişken iklim ortamlarında ölçüm doğruluğunu etkileyen temel bir referans noktası farkını ortaya çıkarır.

1.3 Vakum Referansı Neden Önemlidir

Kapalı vakum referans odası mutlak ölçümü mümkün kılan şeydir. Atmosfere açık bir havalandırma portu kullanan gösterge sensörlerinin aksine, mutlak basınç sensörü barometrik sapmalardan, rakım değişimlerinden ve mevsimsel atmosferik değişikliklerden etkilenmez. Bu, irtifada 1 hPa'lık bir basınç hatasının ~8,5 m'lik bir irtifa hatasına (kontrollü hava sahasında kritik bir güvenlik marjı) dönüşebileceği havacılık altimetrisi gibi uygulamalarda tartışılamaz.

Tıbbi ventilatörlerde ve infüzyon pompalarında mutlak basınç ölçümü, ilaç dağıtımının ve solunum desteğinin hastanenin yüksekliğinden veya taşıma sırasında ortam basıncındaki değişikliklerden etkilenmemesini sağlar.

2. Mutlak Basınç Sensörü ve Gösterge Basınç Sensörü — Derin Karşılaştırma

2.1 Yan Yana Spesifikasyon Karşılaştırması

Bir değerlendirirken mutlak basınç sensörü vs gauge pressure sensor Mühendisler yalnızca referans noktasını değil, aynı zamanda her tipin temel metroloji parametrelerinde nasıl performans gösterdiğini de dikkate almalıdır. Aşağıdaki tablo, 0–10 bar aralığında karşılaştırılabilir MEMS tabanlı cihazlar için tipik veri sayfası spesifikasyonlarını özetlemektedir:

2.2 Mutlak Aşırı Gösterge Ne Zaman Seçilmeli

Bir tane seçin mutlak basınç sensörü ne zaman:

• Uygulama, farklı barometrik basınçlara sahip farklı rakımlarda veya konumlarda (örn. mobil ekipman, uçak, drone) çalışır.
• Mevzuata uygunluk için mutlak bir standarda (SI birimi: Pascal) göre ölçüm izlenebilirliği gereklidir; bu, tıp ve havacılık sertifikasyonunda yaygındır.
• Vakum izleme veya atmosfer altı proses kontrolü gereklidir (örneğin, yarı iletken üretimi, dondurarak kurutma).
• Uzun vadeli veri kaydı, günlük hava değişikliklerinden etkilenmeyen, istikrarlı, kaymayan bir temel gerektirir.

Gösterge sensörleri, atmosfere göre göreceli basıncın ilgili mühendislik miktarı olduğu (örneğin lastik şişirme, kazan basıncı) kapalı devre hidrolik ve pnömatik sistemlerde tercih edilen seçenek olmaya devam etmektedir.

2.3 Yaygın Yanılgılar

• Yanlış kanı: "Mutlak sensörler ortamda 0 okur." — Yapmıyorlar. Deniz seviyesinde mutlak sensör ~101,325 kPa değerini okur. Ortamda yalnızca bir gösterge sensörü 0 okur.
• Yanlış kanı: "Mutlak sensörler her zaman daha doğrudur." — Doğruluk, referans tipine değil, tasarım ve kalibrasyona bağlıdır. Gösterge sensörleri göreceli ölçümler için eşit veya daha iyi doğruluk elde edebilir.
• Yanlış kanı: "Atmosferik basınç ekleyerek bir gösterge sensörünü mutlak değere dönüştürebilirsiniz." — Bu yalnızca atmosferik basınç biliniyorsa ve sabitse işe yarar; bu da mobil veya yüksek irtifa uygulamalarında amacı boşa çıkarır.

3. Endüstriye Göre Temel Uygulamalar

3.1 Altimetre Uygulamaları için Mutlak Basınç Sensörü

mutlak basınç sensörü for altimeter applications teknik açıdan en zorlu kullanım durumlarından biridir. Uçak altimetreleri, öngörülebilir bir basınç-irtifa ilişkisini tanımlayan Uluslararası Standart Atmosfer (ISA) modeline dayanır: basınç, deniz seviyesindeki 10 m'lik irtifa artışı başına yaklaşık 1,2 hPa düşer.

Sertifikalı aviyonikler için sensörlerin DO-160G çevre standartlarını ve RTCA/DO-178C yazılım güvence seviyelerini karşılaması gerekir. Temel özellikler şunları içerir:

• Basınç aralığı: 10–110 kPa (-500 m ila ~30.000 m arasındaki rakımları kapsar)
• Çözünürlük: <1 Pa (~8 cm yükseklik çözünürlüğüne eşdeğer)
• Sıcaklık telafisi: -55°C ila 85°C
• MIL-STD-810'a göre şok ve titreşim direnci

Tüketici sınıfı dronlar ve İHA'lar, otomatik uçuş kontrolü ve eve dönüş işlevleri için yeterli olan, sakin koşullarda hala <±1 m irtifa doğruluğu elde eden, daha düşük maliyetli MEMS barometrik sensörler (örneğin, 24 bit çözünürlük, I²C arayüzü) kullanır.

3.2 HVAC Sistemleri için Mutlak Basınç Sensörü

içinde mutlak basınç sensörü for HVAC systems , birincil rol kompresör devrelerindeki, klima santrali (AHU) besleme ve dönüş plenumlarındaki ve bina otomasyon sistemlerinde (BAS) soğutucu akışkan basıncını izlemektir. Filtre diferansiyel basınç izlemenin (diferansiyel sensörleri kullanan) aksine, soğutucu akışkan devresi yönetimi, basınç-entalpi (P-H) diyagramlarını kullanarak soğutucu akışkanın aşırı ısınmasını ve aşırı soğutmasını doğru bir şekilde hesaplamak için mutlak basınca ihtiyaç duyar.

3.3 Tıbbi Cihazlar

Tıbbi sınıf mutlak basınç sensörleri Ventilatörlere, anestezi makinelerine, infüzyon pompalarına, kan basıncı monitörlerine ve diyaliz ekipmanlarına yerleştirilmiştir. Düzenleyici gereklilikler (IEC 60601-1, ISO 80601), sıvıyla temas eden malzemeler için biyouyumluluğu, elektromanyetik uyumluluğu (EMC) ve sıkı kalibrasyon izlenebilirliğini zorunlu kılar.

Temel tıbbi sensör özellikleri:

• Doğruluk: ±%0,1 FS veya daha iyisi, NIST ile izlenebilir kalibrasyonla
• Uzun vadeli sapma: <±%0,05 FS/yıl
• Medya uyumluluğu: salin, oksijen, anestezik gaz karışımları
• Çıkış: Modern gömülü mimariler için tercih edilen yerleşik sıcaklık dengelemeli dijital (I²C/SPI)

3.4 Otomotiv Sistemleri

Otomotiv uygulamaları mutlak basınç sensörleri manifold mutlak basınç (MAP) sensörlerini, lastik basıncı izleme sistemlerini (TPMS, ancak bunlar genellikle göstergedir), turboşarj takviye basıncını ve yakıt deposu buhar basıncını içerir. MAP sensörleri, motor kontrol ünitesi (ECU) yakıt enjeksiyonu ve ateşleme zamanlaması hesaplamaları için kritik öneme sahiptir. AEC-Q100 Grade 1 yeterliliğine (-40°C ila 125°C), yüksek titreşime ve yakıt buharlarına maruz kalmaya dayanmaları gerekir.

• Çalışma aralığı: 10–400 kPa mutlak (maksimum güçlendirme yoluyla boştaki vakumu kapsar)
• Çıkış: Oranmetrik analog (0,5–4,5 V) veya SENT dijital protokolü
• Tepki süresi: Dinamik motor olayları için <1 ms

3.5 Arduino Projeleri için Düşük Maliyetli Mutlak Basınç Sensörü

rise of open-source hardware has created strong demand for a düşük maliyetli mutlak basınç sensörü Arduino -uyumlu çözüm. Tipik olarak I²C veya SPI çıkışlı MEMS barometrik cihazlar olan bu sensörler, hava durumu istasyonlarını, yükseklik kaydedicileri, iç mekan navigasyonunu ve drone projelerini minimum maliyetle mümkün kılar.

Arduino ekosistemlerinde kullanılan popüler MEMS mutlak barometrik sensörler şunları sunar:

• Basınç aralığı: 300–1100 hPa (-500 m ila ~9.000 m arasındaki rakımları kapsar)
• içindeterface: I²C (400 kHz fast mode) or SPI
• Çözünürlük: 24 bit ADC, ultra yüksek çözünürlük modunda <0,18 Pa çözünürlük
• Besleme voltajı: 1,8–5 V (3,3 V mantık uyumlu)
• Paket: LGA-8, QFN veya prototip oluşturma için koparma modülü
• Akım tüketimi: Uyku modunda <1 µA (pille çalışan IoT düğümleri için kritik)

4. Doğru Mutlak Basınç Sensörü Nasıl Seçilir

4.1 Değerlendirilmesi Gereken Temel Özellikler

Doğruyu seçmek mutlak basınç sensörü çeşitli spesifikasyon boyutları boyunca sistematik değerlendirme gerektirir. Mühendisler aşırı spesifikasyondan (ki bu maliyeti artırır) ve eksik spesifikasyondan (ki bu da saha arızalarına neden olur) kaçınmalıdır.

4.2 Arduino ve Gömülü Sistemler için Seçim Kriterleri

bir için düşük maliyetli mutlak basınç sensörü Arduino veya gömülü mikrodenetleyici uygulaması, öncelik arayüz uyumluluğuna, güç tüketimine ve form faktörüne doğru kayar. Şunu düşünün:

• içindeterface voltage levels : I²C/SPI mantık seviyelerinin MCU'nuzla (3,3 V veya 5 V) eşleştiğinden emin olun. Çoğu MEMS sensörü 3,3 V yereldir; 5 V Arduino Uno'ya bağlanıyorsanız seviye değiştiricileri kullanın.
• Kütüphane desteği : Onaylanmış Arduino kütüphanesinin kullanılabilirliği, geliştirme süresini önemli ölçüde azaltır.
• Çip üzerinde sıcaklık sensörü : Çoğu MEMS barometrik sensör, dengeleme ve çift işlevli izleme için entegre bir sıcaklık sensörü içerir.
• Örnekleme oranı : Meteoroloji istasyonları için 1 Hz yeterlidir. İHA'larda irtifayı korumak için 25–100 Hz gereklidir.
• Uyku ve bekleme modları : Madeni para pilleri veya küçük LiPo paketleri üzerinde uzun yıllar çalışmayı hedefleyen pille çalışan uygulamalar için gereklidir.

4.3 Fiyat-Performans Dengeleri

cost of an mutlak basınç sensörü doğruluk, sertifikalar, ortam uyumluluğu ve paketleme ile teraziler. Bu ödünleşimleri anlamak, satın alma ekiplerinin ve sistem mimarlarının bütçe ile mühendislik gerekliliklerini dengelemesine yardımcı olur.

5. MemsTech Hakkında — Güvenilir MEMS Basınç Sensörü Ortağınız

5.1 Wuxi'de Kuruldu, Yenilik İçin Tasarlandı

2011 yılında kurulan ve Çin'in IoT inovasyon merkezi olan Wuxi Ulusal Yüksek Teknoloji Bölgesi'nde bulunan MemsTech, MEMS basınç sensörlerinin Ar-Ge, üretim ve satışında uzmanlaşmış bir kuruluştur. Wuxi Ulusal Yüksek Teknoloji Bölgesi, MemsTech'e yüksek hacimli, yüksek kaliteli sensör üretimi için kritik olan gelişmiş üretim kaynaklarına, araştırma ortaklıklarına ve tedarik zinciri altyapısına erişim sağlayarak kendisini yarı iletken ve MEMS üretimi için Asya'nın önde gelen ekosistemlerinden biri olarak kurmuştur.

5.2 Hizmet Verilen Ürünler ve Sektörler

MemsTech'in mutlak basınç sensörü ürün grubu, B2B müşterilerine aşağıdaki alanlarda hizmet vermek üzere tasarlanmış geniş bir basınç aralıkları, çıktı türleri ve paketleme seçeneklerini kapsar:

• Tıbbi : ISO 13485 kalite yönetimi gereklilikleriyle uyumlu, solunum ekipmanı, infüzyon sistemleri ve teşhis cihazları için tasarlanmış sensörler.
• Otomotiv : Manifold basıncı, yakıt buharı ve fren sistemi izleme için AEC-Q100 Grade 1 yeterliliğini karşılayan MEMS basınç sensörleri.
• Tüketici Elektroniği : Akıllı telefonlar, akıllı ev cihazları, giyilebilir cihazlar ve IoT düğümleri için kompakt, düşük güçlü MEMS sensörleri.

5.3 Tedarik Ekipleri ve Toptan Satış Ortakları Neden MemsTech'i Seçiyor?

• Profesyonel Ar-Ge kapasitesi : Şirket içi MEMS tasarımı ve proses mühendisliği, OEM ve ODM müşterileri için özelleştirilmiş çözümler sağlar.
• Bilimsel üretim yönetimi : İstatistiksel süreç kontrolüne (SPC) sahip ISO kontrollü üretim hatları, geniş ölçekte tutarlı verim ve kalite sağlar.
• Titiz paketleme ve test : İsteğe bağlı %100 HTOL (Yüksek Sıcaklıkta Çalışma Ömrü) taramasıyla her sensör, sevkıyattan önce tam kalibrasyona ve işlevsel testlere tabi tutulur.
• Rekabetçi fiyatlandırma : Dikey entegrasyon ve hacimli üretim verimlilikleri, MemsTech'in güvenilirlikten ödün vermeden toplam sistem BOM maliyetini azaltan yüksek performanslı, uygun maliyetli algılama çözümleri sunmasına olanak tanır.

6. Sıkça Sorulan Sorular (SSS)

S1: Mutlak basınç sensörü ile gösterge basınç sensörü arasındaki temel fark nedir?

bir mutlak basınç sensörü mükemmel bir vakuma (0 Pa) göre basıncı ölçer. Bir gösterge basınç sensörü, rakıma ve hava durumuna göre değişen yerel atmosfer basıncına göre basıncı ölçer. Sonuç olarak, bir mutlak basınç sensörü vs gauge pressure sensor karşılaştırma, mutlak sensörlerin kararlı, konumdan bağımsız bir ölçüm sağladığını gösterirken, gösterge sensörleri, lastik şişirme veya atmosfere göre tank basıncı gibi, ilgilenilen mühendislik miktarı basıncın ortamın üstünde veya altında olduğu durumlarda daha uygundur.

S2: Bir altimetre uygulamasında mutlak basınç sensörü nasıl çalışır?

içinde an mutlak basınç sensörü for altimeter applications sensör, uçağın veya İHA'nın mevcut yüksekliğindeki atmosferin gerçek barometrik basıncını ölçer. Basıncın düşük irtifalarda her 10 m irtifa artışı başına yaklaşık 1,2 hPa azaldığı Uluslararası Standart Atmosfer (ISA) modelini kullanan sistem, basınç okumalarını irtifa değerlerine dönüştürür. Sensörün içindeki kapalı vakum referansı, bu ölçümün kabin basıncından veya yerel hava koşullarından etkilenmemesini sağlayarak uçuş kontrol sistemleri için sabit ve tekrarlanabilir bir yükseklik sinyali sağlar.

S3: DIY yükseklik ölçümü için Arduino ile düşük maliyetli bir mutlak basınç sensörü kullanılabilir mi?

Evet. bir düşük maliyetli mutlak basınç sensörü Arduino -uyumlu MEMS cihazı (tipik olarak 24 bit I²C barometrik sensör), durgun havada 0,5 m'den daha iyi yükseklik çözünürlüğü elde edebilir. Arduino, I²C aracılığıyla ham basınç verilerini okur, hipsometrik formülü (veya basitleştirilmiş bir ISA yaklaşımını) uygular ve yüksekliği metre cinsinden verir. En iyi sonuçları elde etmek için, deniz seviyesindeki mutlak basınç hava durumuna bağlı olarak günlük olarak ±2–3 hPa değiştiğinden, her oturumdan önce yerel bir yer seviyesi basınç kalibrasyonu gerçekleştirin; bu, düzeltme olmadan ±17–25 m rakım hatası anlamına gelir.

S4: HVAC sistemleri için mutlak basınç sensörü seçerken en kritik özellikler nelerdir?

için mutlak basınç sensörü for HVAC systems uygulamalarda en kritik özellikler şunlardır: (1) basınç aralığı —geçici basınçlar da dahil olmak üzere soğutucu akışkanın tam çalışma basıncını karşılamalıdır; (2) medya uyumluluğu —ıslak malzemeler R-410A, R-32 veya R-134a gibi soğutucularla uyumlu olmalıdır; (3) toplam hata bandı (TEB) tam çalışma sıcaklığı aralığı boyunca; (4) çıkış arayüzü —Bina sistemlerinde uzun kablo mesafeleri için 4–20 mA akım döngüsü tercih edilir; ve (5) giriş koruması — Neme ve temizlik maddelerine maruz kalan ekipman odası ortamları için minimum IP67.

S5: Mutlak basınç sensörü kullanım ömrü boyunca doğruluğu nasıl korur?

Uzun vadeli istikrar mutlak basınç sensörü mühürlü vakum referans odasının bütünlüğüne, diyafram malzemesinin sürünme direncine ve ASIC dengeleme algoritmasının kalitesine bağlıdır. Yüksek kaliteli MEMS sensörleri, yılda ±%0,1 FS veya daha iyi uzun vadeli stabilite sağlar. Sertifikalı doğruluğu korumak için sensörler, uygulamanın düzenleyici gerekliliklerine bağlı olarak genellikle her 1-3 yılda bir olmak üzere periyodik olarak yeniden kalibre edilmelidir. Kritik uygulamalarda (medikal, havacılık), üreticiler NIST tarafından izlenebilir kalibrasyon sertifikaları ve yayınlanmış sapma karakterizasyon verilerini sağlamalıdır.
